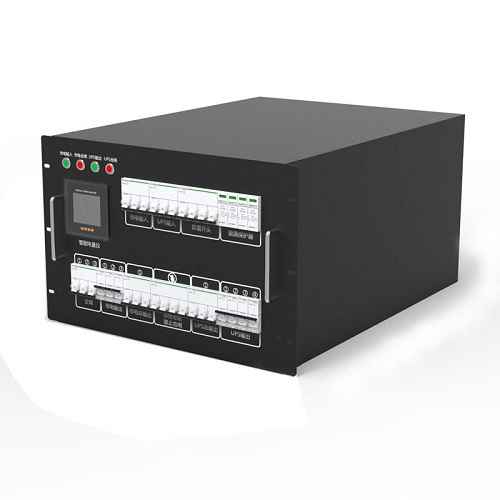

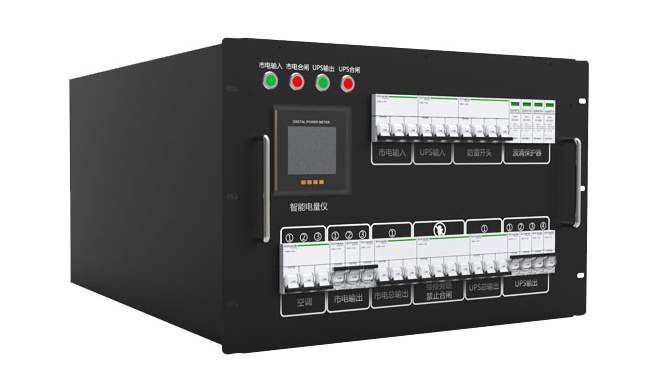

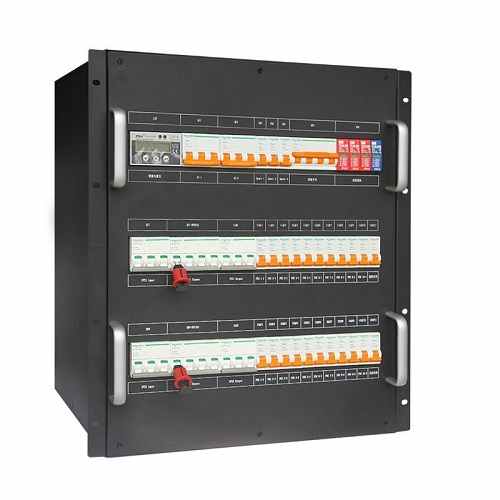

机架式配电柜|机架式配电单元是宝路智能推出的面向服务器机柜行间配电管理的机架式智能配电系统，包括一个基础的框架单元和带电热插拔的配置单元模块组成。可安装于服务器机架中，用于1~2列机柜的配电管理；也可多个i-SPM安装于一个机架内，用于多列机架或一个机房的配电管理

结构：机架式配电模块

尺寸：4U-24U（标准网络机柜），可定制尺寸。

容量：10K—120K

输出：单个4U模块可接21路分路（可选热插拔空开）

显示：7寸LCD触摸屏

提供输入电能品质侦测及输出分路电流管理功能

应用场景

中小型企业、大型企业分支机构、银行网点等小型化数据中心配电系统

网络、通信系统、自动控制系统的配电系统

特性与价值

> 模块化，可在线升级扩容

> 开关模块支持热插拔，更换或增加模块不影响其他开关模块正常供电

> 支持19英寸标准机柜安装，高度4U

> 单台MiniSPM高度仅4U，大功率达90KW，功率密度高

> 标配大屏幕液晶LCD显示屏，信息量丰富直观，人机界面友好，便于使用和维护

> 强大的智能监控空能，可监控每一路开关的电流、谐波、功率因数、耗电量等电气参数

> 可以监控每一路开关的工作状态，让客户在管理机房时真正做到高枕无忧

> 多元化的报警功能，支持声光、手机短信、邮件告警功能

1、 完善、灵活的配电系统

宝路机架式配电柜采用模块化设计理念，产品支持标准19’机架式安装，可以方便的安装在服务器机柜中，进行机架级配电管理，或者安装在列头机架中，进行整列的配电管理。

2、 大屏幕7寸LCD液晶屏显示，支持英文界面

机架式配电柜采用了大屏幕的LCD液晶屏显示，信息量丰富，一目了然，便于操作，巡视，维护，美观大方。

3、 先进的DSP控制技术

采用DSP数字控制，保证系统控制更加快速、精确、稳定，全面提升可靠性。运算速度快于传统单片机10-20倍，事件处理及时、准确集成度提高，简化了电路。抗干扰能力增强，避免了模拟控制器固有的硬件参数漂移等缺陷，保证了产品的一致性。

4、 优异的易维护特性

机架式配电单元开关模块采用航空专用连接器，支持插拔，分路开关故障时，可快速进行更换处理，只需将故障开关所在模块拔出，无需断开总输入开关，不会影响其他模块的正常供电，将影响范围控制在小。

5、 安全管理功能

全面的电源管理功能，将配电系统完全纳入机房监控系统：检测内容丰富，监控所有回路（包括每一个输出支路）断路器电流、开关状态、谐波、运行负载率等，是用户对机房配电系统运行状况一目了然，也便于用户及早发现安全隐患，有效规避风险。

三相输入配电设计，与 PDU 配合应用实现机柜内部三相负载平衡管理 ；

输出端即插即用式连接实现快速安装，支持热插拔，便于扩展和维护 ；

标准 19”机柜安装，部署灵活方便 ；

总输入电压、电流、频率、功率、电量监测 ；

电源输入输出分配、控制与过载保护 ；

输出各路电流及开关状态检测 ；

预设置各路负载容量报警，过载报警，超压报警 ；

具有声光报警和远程监控接口 ；

防浪涌、防雷击 (可选)；过流保护 ；

本地液晶显示与面板式操作，方便实时查询与监测；

带有智能监控功能，兼容各种机房监控系统 ；

工厂预配置、检测，性能卓越，操作安全、方便；
