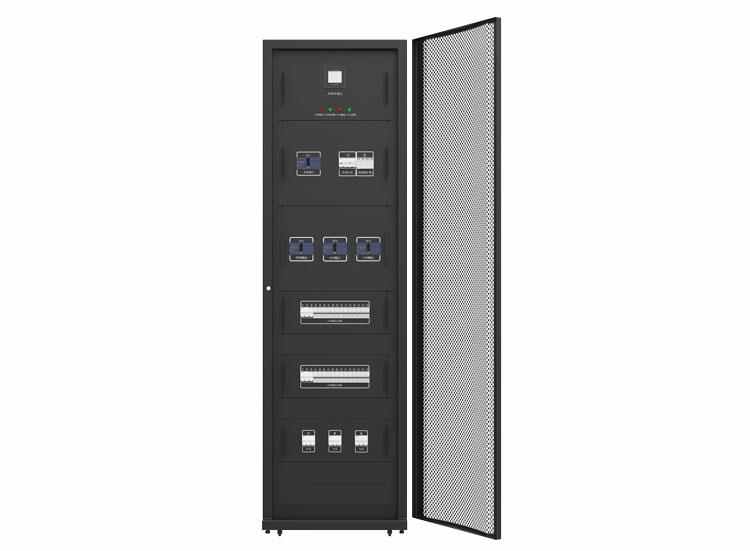

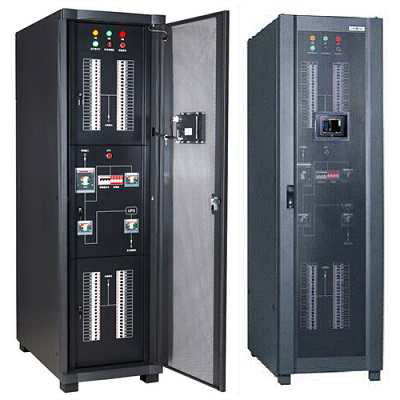

UPS电源输入ATS配电柜|双电源自动切换柜是一款通用的双路电源自动投入切除装置，该产品能同时输入2路独立的AC380V,500KW供电支路、即主供电、备供电，当主供电回路停止后，备用电源支路在20s内自动投入，为负载供电，当主供电恢复供电后，双电源控制器自动切换到主电源供电，备用电源停止供电，双电源控制器带有CPU和HMI操作界面，具有线路方案流程图、状态指示、故障指示、强制切换按钮。该产品采用安全电路设计，操作可靠安全。双电源开关采用先进的控制模块，完善的逻辑作为转换柜设计的基础，能够和具有自动功能和各中品牌不同型号发电机组，通过单牌机模块启动，停止发电机组完成一个完善的市电和发电全自动转换系统，也适合其它不用两电源之间的相互切换，广泛用于工矿、企业、邮电等重要用电部门。整个柜体设计为满足客户四边全方位的连结要求，当安装或检查需要时，对使用者的安装、调试、维修都十分方便。
选择配置：塑高美开关 ABB开关 施耐德开关（可根据用户指定品牌定做）
一、产品功能
模式选择：手动机组供电/自动/手动市电供电
机组起动延时（可设定）
机组带载延时（可设定）
市电回归检测延时（可 设定）
机组冷却停机延时（可设定）
市电工作电压过低（可调）
市电缺相
状态指示灯
市电正常（MAINS  AVAILABLE）
市电供电（MAINS  ON  LOAD）
发电机正常（GENERATOR  AVAILABLE）
发电机供电（GENGRATOR  ON  LOAD）
功能说明：
当市电供电时，状态指示灯“市电正常”和“市电供电”指示。
当市电任何一相电压下降低于设定值时，该模块将送出信号启动发电机组。
发电机组起动并建立正常电压时，机组送出发电运行信号，模块收到发电运行信号后，“发电机正常”指示灯亮，同时模块待命等待机组带载信号，当模块收到发电运行信号（1-30秒）后延迟0.8秒（固定）转换代管工作，自动将负载从市电供电转换到发电机供电，此时“市电供电”指示灯灭，“发电供电”指示灯亮。
当市电回升到正常值后，“市电正常”指示灯亮，模块延时自动将负载从发电转换到市电供电，同时“市电供电”指示灯亮，“发电供电”指示灯灭。
市电供电后模块断开启动信号，发电机组持续空载运行一段时间（0-10秒）以保证先冷却后停机，在机组冷却设定时间到时，机组停机模块“发电正常”指示灯灭，发电机组进入备用状态。
二、产品特点
1)  体积小巧，外型美观，安装简单，操作方便。
2)  绝缘开关体用特殊阻燃去脂纤维作成使用安全可靠。
3)  产品特点：结构简单，美观大方。操作简易、标示清楚一目了然，既使是从来未接触过ATS柜的电工也能在最短的时间里教会操作ATS柜。
4)  机器故障保护等功能，严格按GB/T2820标准执行。
5)  容量范围为32A-6000A。
6)  材料清单：喷塑柜体、进口或国产品牌空气开关、同步器和负荷分配器、PLG （备选）、优质电器组件（仪表指示灯按钮开关等等）铜排、辅材等等。
三、产品优势
1) 电机驱动，可负载转换切换，以及安全隔离
2) 可靠的机械，电气连锁，确保只有一个位置接通，外部明显的位置指示（ ︳、O、︳）
3) 装有活动可拆的手动操作机械，需要时可手动控制转换开关的动作
4) 电动和手动均有锁定装置，每个位置（ ︳、O、︳）均可挂锁，防止错误操作。
