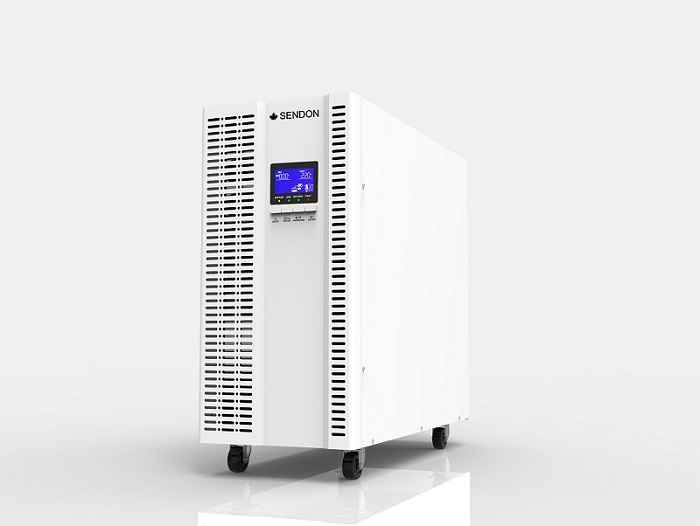

山顿UPS电源SE10KNTL高频长机10KVA不间断电源
发布时间：2022-10-28浏览次数：302
产品简介：山顿SE10KNTL系列-高频UPS电源，配置双 DSP控制器，整流、逆变、充电、放电全部实现 DSP数字化控制，功率模块独立自主均流控制，无单点故障风险，是集当今电力电子尖端技术于一身的高端电源产品。创新的设计使得此系列产品拥有无与伦比的可靠性与高性能。极高的输入功率因数和极低的输入电流畸变率保证了产品的绿色与环保性，极高的整机效率保证了产品的节能性。
应用领域：
广泛应用于网络管理中心、银行证券、税务、通信、邮政、广电、公安、交通、电力、医疗、工业控制、国防等重要数据领域
产品介绍：
功率范围：10KVA
工作方式：三进单出在线式
性能特点
1. 三进单出纯在线双变换式产品，支持380/400/415V,50/60Hz电网体系，提供最佳的供电质量与负载保护，可接单相输入。
2. 超强的负载适应性，超强的过载与短路能力。
3. 超宽输入电压与频率范围，适应恶劣电网环境，适应各种燃油发电机接入。
4. 输入功率因数高达0.99，输入谐波电流小于3%，整机效率大于94.5%，绿色环保，高效节能。
5. DSP 全数字化控制，实现了整流、逆变、充电、放电各个功率变换环节全部数字化控制。
6. 数字化环流控制技术，并机可靠性极高。
7. 智能化电池管理方案，延长电池使用寿命。
8. 系统采用模块化设计，性能稳定可靠。
9. 系统内所有风扇均采取冗余设计，极大地提高了系统的可靠性。
10. 面板配置EPO紧急关机按键。
11. 超长的平均无故障时间(>200,000h), 超低的平均检修时间(<0.5h)。
12. 丰富的选件：防尘网、SNMP网络通信卡、防雷模块、电池温度补偿器、手机短信报警器。
13. 电路板均采用三防工艺。
技术参数表
应用领域：
广泛应用于网络管理中心、银行证券、税务、通信、邮政、广电、公安、交通、电力、医疗、工业控制、国防等重要数据领域
产品介绍：
功率范围：10KVA
工作方式：三进单出在线式
性能特点
1. 三进单出纯在线双变换式产品，支持380/400/415V,50/60Hz电网体系，提供最佳的供电质量与负载保护，可接单相输入。
2. 超强的负载适应性，超强的过载与短路能力。
3. 超宽输入电压与频率范围，适应恶劣电网环境，适应各种燃油发电机接入。
4. 输入功率因数高达0.99，输入谐波电流小于3%，整机效率大于94.5%，绿色环保，高效节能。
5. DSP 全数字化控制，实现了整流、逆变、充电、放电各个功率变换环节全部数字化控制。
6. 数字化环流控制技术，并机可靠性极高。
7. 智能化电池管理方案，延长电池使用寿命。
8. 系统采用模块化设计，性能稳定可靠。
9. 系统内所有风扇均采取冗余设计，极大地提高了系统的可靠性。
10. 面板配置EPO紧急关机按键。
11. 超长的平均无故障时间(>200,000h), 超低的平均检修时间(<0.5h)。
12. 丰富的选件：防尘网、SNMP网络通信卡、防雷模块、电池温度补偿器、手机短信报警器。
13. 电路板均采用三防工艺。
技术参数表
| Model | SE10KNTB | SE10KNTL | SE15KNTB | SE15KNTL | SE20KNTB | SE20KNTL | ||||
| 额定功率 | VA/W | 10kVA/9kW | 15kVA/13.5kW | 20kVA/18kW | ||||||
| 机器架构 | 双转换在线式UPS | |||||||||
| 输入输出相数 | 三相输入/ 单相输出 | |||||||||
| 输入 | 输入线数 | 三相四线（L1,L2,L3,N)+保护地 | ||||||||
| 输入电压范围 | 零火相电压: 85~300VAC / 线电压: 148~520VAC | |||||||||
| 输入频率范围 | 40Hz-70Hz | |||||||||
| 输入功率因素 | ≥0.9 | |||||||||
| 输出 | 输出线数 | 单相两线（L,N)+保护地 | ||||||||
| 额定电压 | 208/220/230/240VAC | |||||||||
| 输出电压精度 | ±1% | |||||||||
| 输出频率 | 50/60±4Hz(锁相模式) 50/60Hz±0.1%(定频模式) | |||||||||
| 输出波形 | 纯正弦波 | |||||||||
| 输出失真度 (THDV%) | <2%(线性负载) | |||||||||
| <5%(非线性负载) | ||||||||||
| 过载能力 | 1min@105%~125%额定负载 30S@125%~150%额定负载 0.5S@>150%额定负载 | |||||||||
| 效率 | 市电模式 | 94.5% | ||||||||
| 电池模式 | ||||||||||
| 电池 及 充电器 | 电池电压/数量 | 192VDC 16节 (内部) | 192/240VDC 16/20节 (外部) | 192VDC 32节 (内部) | 192/240VDC 16/20节 (外部) | 192VDC 32节 (内部) | 192/240VDC 16/20节 (外部) | |||
| 电池容量 | 12V/7AH | 外部电池决定 外部电池决定 | 12V/7AH | 外部电池决定 外部电池决定 | 12V/7AH | 外部电池决定外部电池决定 | ||||
| 后备时间 | >6分钟 @半载 | >10分钟 @半载 | >6分钟 @半载 | |||||||
| 充电电流 | 标机(电池内置）:1A 长效机(电池外置）:4A | |||||||||
| 人机界面 | LCD 显示屏 | 显示输入输出电压电压，频率，负载百分比，工作模式，机器状态 | ||||||||
| 通讯接口 | 标配RS232 | |||||||||
| 扩展位 | 可选配SNMP, USB, MODBUS | |||||||||
| 环境参数 | 工作温度范围 | -20~45oC | ||||||||
| 工作湿度范围 | 0-98%（不结露） | |||||||||
| 噪声 | <55dB @ 1 meters | |||||||||
| 物理外观 | 尺寸 | 塔式: 238（宽）x528（高）x540（深） | ||||||||
