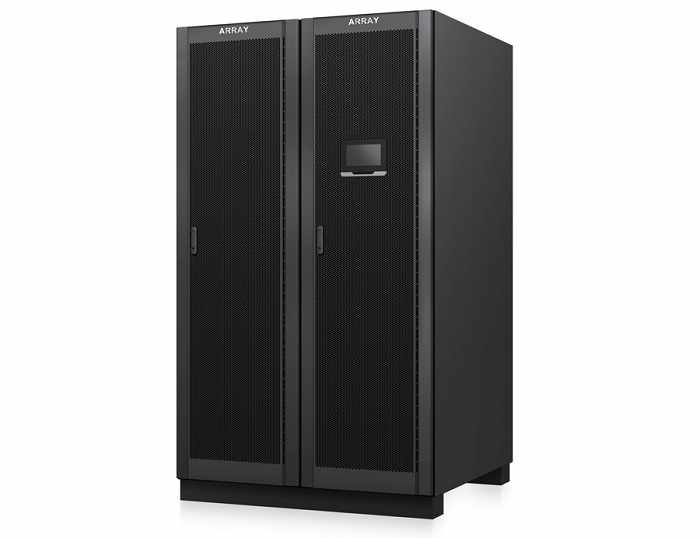

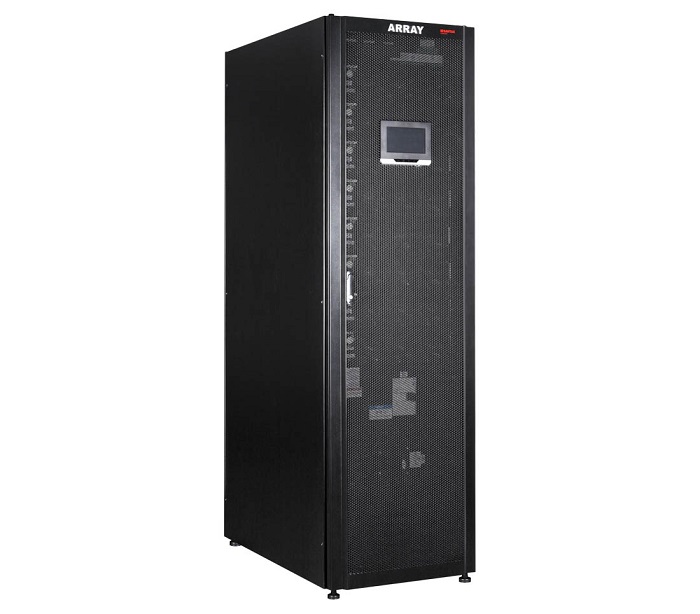

山特模块化UPS电源ARRAY 3A3 PT 系列（60kVA～600kVA)
发布时间：2022-10-28浏览次数：273
山特模块化UPS电源ARRAY 3A3 PT 系列（60kVA～600kVA) 集出色的效率和可靠性及美观的设计于一身。这是一款节省空间、易于扩展且通风灵活的设备，部署与管理同样简单方便，是当今数据中心的优秀三相白色或灰色空间解决方案。
与锂电池完美集成，兼容多种锂离子电池管理系统 (BMS)，数据中心的电池管家，储能型UPS，不仅仅是UPS
高功率密度，低占地(1.32m^2)，与 ARRAY 3A3 PT 200*3 相比节省 50%
灵活组合，按需配置，边成长边投资，降低CPEX，热同步并机支持模块内部，外部并机，垂直方向最大10个模块，水平方向支持8 台并机，最大4.8MW
高效率，绿色节能，SiC 材料技术双转换效率高达 97 %，支持市电直供ESS 效率高达99%，智能模块休眠VMMS，低负载率下表现依旧强劲，降低数据中心OPEX
灵活的通风选择，后出风或上出风灵活，兼容上下进线
在线可更换 UPM、STSW 和通信模块，MTTR低至 5 分钟
先进材料技术，使用油浸电免维护长寿命滤波电容和 SiC Hybrid 宽禁带半导体集成模块（抗冲击，损耗低）
一站式集成了完全隔离功能（输入/ 输出/ 输出/MBS 开关备齐，内置旁路快速熔丝）
| 电源模块 | 产品型号 | 产品描述 | ||
| 功率（千瓦） | 60kW（可选配 62.5kW） | 3A3 PT-120 | 60kW*2 | |
| 机架选项 | 3A3 PT-125 | 62.5kW*2 | ||
| 600kW | 标配输入，输出，MBS，旁路输入开关 | 3A3 PT-180 | 60kW*3 | |
| 一般特性 | 3A3 PT-187 | 62.5kW*3 | ||
| 节能系统 (ESS) 模式下的效率 | 高达 99% | 3A3 PT-240 | 60kW*4 | |
| 双转换模式下的效率 | 高达 97% | 3A3 PT-250 | 62.5kW*4 | |
| 并行功能 | 标准4 台外部并机，可定制最大8台外部并机 | 3A3 PT-300 | 60kW*5 | |
| 电池冷启动 | 支持 | 3A3 PT-312 | 62.5kW*5 | |
| 软启动 | 市电启动, 电池启动支持软起，匹配发电机，时间功率按需设置 | 3A3 PT-360 | 60kW*6 | |
| 输入特性 | 3A3 PT-375 | 62.5kW*6 | ||
| 电压 | 380/400/415V | 3A3 PT-420 | 60kW*7 | |
| 电压范围 | 301~478V 线电压，175~276V 相电压 | 3A3 PT-437 | 62.5kW*7 | |
| 频率范围 | 50/60 Hz | 3A3 PT-480 | 60kW*8 | |
| 功率因数 | > 0.99 | 3A3 PT-500 | 62.5kW*8 | |
| 输入电流畸变 | < 3% @ 100% 负载能力 | 3A3 PT-540 | 60kW*9 | |
| 蓄电池 | 3A3 PT-600 | 60kW*10 | ||
| 蓄电池类型 | 铅酸，锂电池 | UPS 尺寸 (mm) | ||
| 充电方法 | ABM | 高度 | 2069 | |
| 电池电压 | 360~640Vdc | 深度 | 1100 | |
| 电池连接 | 支持并机1+1 共用电池 | 宽度 | 1200 | |
| 输出 | UPM 尺寸 (mm) | |||
| 电压 | 380/400/415V 4 线 | 高度 | 173.4 (4U) | |
| 频率范围 | 50/60 Hz | 深度 | 700 | |
| 调节 | ±1% 稳态 | 宽度 | 439 | |
| 电压阈值 | < 1% (100% 线性负载) < 5% ( 非线性负载) | 重量 (kg) | ||
| 过载 | 125% 10 分钟 | UPS ( 不带UPM ) | 726 | |
| 认证 | UPM | 39 | ||
| 安全 | IEC62040-1 | |||
| EMC | IEC62040-2 | |||
| 性能 | IEC62040-3 | |||
| 证书 | 泰尔/ 节能 | |||
| 可选附件 | ||||
| ||||
