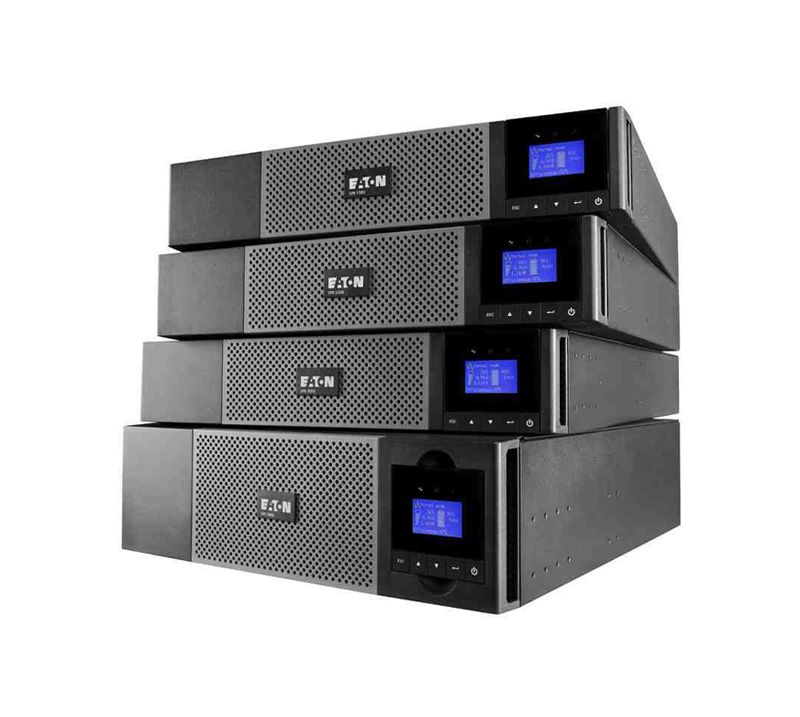

伊顿 5PX 机架式 / 塔式 UPS电源是新一代在线互动式不间断电源UPS。配备直观的 LCD 显示屏，能耗计量精确到插座组级别，能效可达 99%，并支持即插即用电池模块扩展续航时间，结合伊顿电源管理软件可实现虚拟化操作系统下的电源集中管理，适用于服务器、存储系统、VoIP 设备和网络设备等。
• 开关
• 路由器
• 存储设备
• 全新可视液晶显示屏，可以清晰显示 UPS 的状态和参数信息（七种语言可供选择）。增强的功能配置也可通过便捷的导航键进行操作。
• 业内首创，5PX UPS 可通过计量能耗来优化管理输出插座组。KWh 数据可通过液晶显示屏或者伊顿智能监控软件 IPP/IPM 进行监控。
• 负载分区控制（Load segment）可以优先关闭非主要设备，确保电池电量可为主要设备提供尽可能长的电力供应。负载分区（Load segment）设置也可用于远程重启锁定的网络设备，或管理定时的关机和顺序开机。
• 5PX UPS 提供串行端口和 USB 连接，还有一个额外的插槽，可用于接可选的通讯卡配件（包括 SNMP/ 卡或继电器卡）。伊顿 IPP/IPM 软件与所有的主要操作系统兼容 , 包括诸如 VMware, Hyper-V 等虚拟化系统。性能效率出众
• 5PX UPS 具有优化的电气设计，效率高达 99%，大大减少制冷和电力成本。
• 5PX UPS 的功因为 0.9，因此实际输出功率更高。与相同视在功率值但功因较低的 UPS 相比，5PX UPS 可以为更多的服务器供电。5PX UPS 与目前所有 IT 设备兼容。
• 在电池模式下，5PX UPS 可为连接的任何敏感设备（如主动功因校正的服务器）提供高质量的信号输出。
可用性高，灵活性强
• 5PX UPS 支持机架 / 塔式安装，所有型号均免费配备底座和机架安装套件。
• 电力更强，电池寿命更持久：伊顿 ABM® 电池管理技术采用创新性的三阶段电池充电技术，确保仅在必要时才会对电池进行充电，电池的腐蚀更小，寿命延长 50%。
• 电池可进行热插拔，无需关闭连接的设备。如果选配了热插拔维护旁路模块，甚至可以更换整个 UPS 而无需关闭连接设备。
• 同时可以增加多达四个外部热插拔电池模块，延长使用时间，能为系统供电长达数小时。UPS 可以自动识别增加的电池组。
3. 1 USB 端口 +1 个串行端口 + 远程开 / 关和远程关断输入
4. 外接部电池包（EBM）连接端子
5. 8 IEC 10A+1 IEC 16A 插座槽，有电量记录表（包括 4 个可编程插座）
6. 通讯卡插槽
额定值（伏安/瓦） 1500VA / 1350W 2200VA / 1980W 3000VA / 2700W
规格 RT2U（塔式/机架式2U） RT2U（塔式/机架式2U） RT2U & RT3U
技术 在线互动式高频（纯正弦波）
市电输入电压和频率范围 160V-294V（可调整至150V-294V）47至70 Hz（50 Hz系统），56.5至70 Hz（60 Hz系统），低敏感模式40 Hz
输出电压和频率 230 V (+6/-10%)（可调整为200V/208V/220V/230V/240V），50/60 Hz +/- 0.1%（自动传感）
输入 1 IEC C14 (10 A)插座 1 IEC C20 (16 A)插座 1 IEC C20 (16 A)插座
1 IEC C19 (16 A)插座
8 IEC C13 (10 A)插座
1 IEC C19 (16 A)插座
远程控制插座 2组2 x IEC C13（10A）
热插拔维护旁路模块附加的输出插座 4 FR/Schuko插座或3 BS插座或6 IEC 10 A插座或接线排（HW版本） Flex PDU附加的输出插座 8 FR/Schuko插座或6 BS插座或12 IEC 10 A插座
50%和70%负载情况下的后备时间*
5PX 19/11 分钟 15/8 分钟 14/9 分钟
5PX + 1 EBM 90/54 分钟 60/35 分钟 66/38 分钟
5PX + 4 EBM 285/180 分钟 210/125 分钟 213/121分钟电池管理 ABM®和温度补偿充电模式（用户可选择），自动电池测试，过放电保护，自动识别外部电池组
通讯端口 1个USB端口 + 1个RS232串行端口和继电器接点（USB和RS232端口不能同时使用） + 1个小接线端子用于远程开关和远程关断
通讯卡插槽 1 个卡槽，可插入NMC Minislot卡（Netpack版本自带）或NMC ModBus/JBus卡或干节接点/串行端口卡
运行温度 0-40℃
噪音级 < 45 dBA < 45 dBA < 50 dBA
性能、安全、EMC标准 IEC/EN 62040-1-1（安全标准），IEC/EN 62040-2（EMC标准），IEC/EN 62040-3（性能标准） 认证 CE、CB报告和莱茵认证
UPS尺寸 441 x 522 x 86,2 (2U) mm 441 x 522 x 86,2 (2U) mm 441 x 647 x 86,2 (RT2U) mm
441 x 497 x 130,7 (RT3U) mm
UPS重量 27.6 kg 28.5 kg 38.08 (RT2U) - 37.33 (RT3U)
EBM尺寸 同UPS
EBM重量 32.8 kg 32.8 kg 46.39 (RT2U) - 44.26 (RT3U)
质保 2年质保
*运行时间为功率因数0.7情况下的数值。支持时间为估值，视设备、配置、电池时间和温度等的不同会有变化。
产品型号 1500 1500 Netpack* 2200 2200 Netpack* 3000 (RT3U) 3000 Netpack* (RT2U)
UPS 5PX1500iRT 5PX1500iRTN 5PX2200iRT 5PX2200iRTN 5PX3000iRT3U 5PX3000iRTN
EBM 5PXEBM48RT 5PXEBM48RT 5PXEBM48RT 5PXEBM48RT 5PXEBM72RT3U 5PXEBM72RT2U
* 网络管理卡为Netpack版本的标配部件。
伊顿 5PX UPS - 技术指标
| |||
|---|---|---|---|
产品快照 | |||
| 功率等级 | 1.5–3.0 kVA | ||
| 额定电压 | 200V / 208V / 220V / 230V / 240V | ||
| 频率 | 50 / 60 Hz +/- 0.1% | ||
| 配置 | Tower / Rack | ||
| UPS型号 | |||
| 零件号码 | 额定容量(伏安 / 瓦特) | 输入连接 | 输出连接 |
| Eaton 5PX | |||
| 9210-6374-00P | 1500 / 1350 | C14 | (8) C13 |
| 9210-7378-00P | 2000 / 1800 | C14 | (8) C13 |
| 9210-7374-00P | 2200 / 1980 | C20 | (8) C13, (1) C19 |
| 9210-8366-00P | 3000 / 2700 | C20 | (8) C13, (1) C19 |
| 9210-8367-00P | 3000 / 2700 | C20 | (8) C13, (1) C19 |
